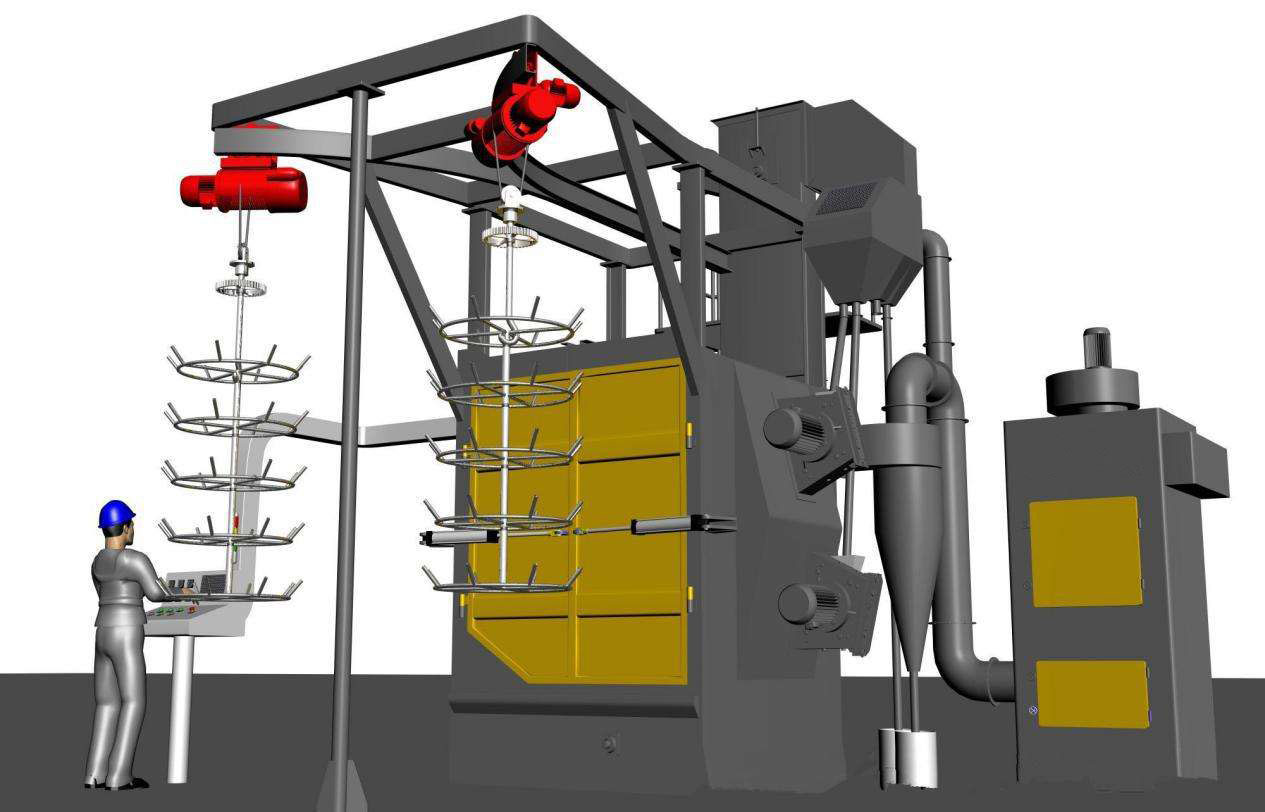

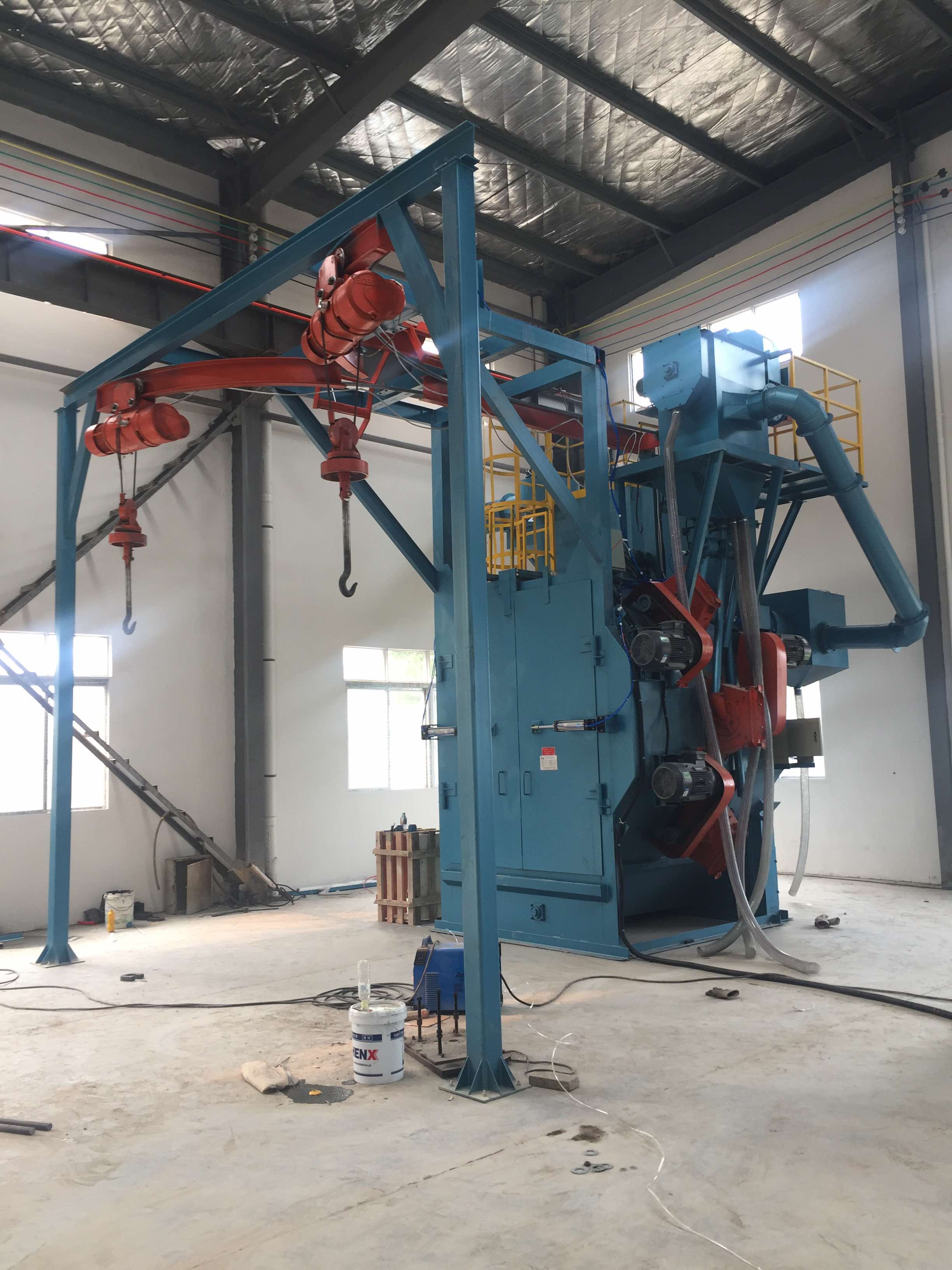

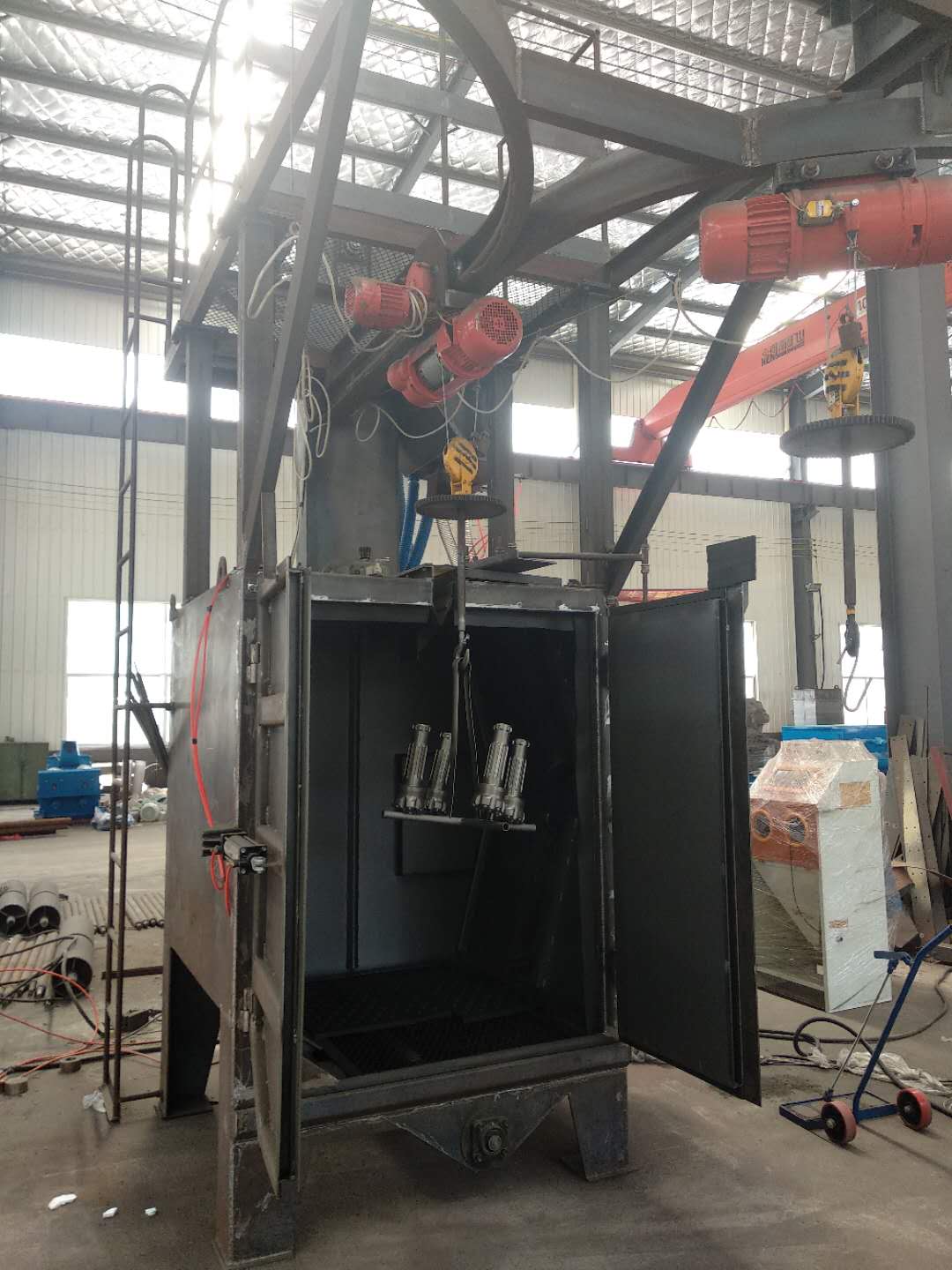

Q376吊钩式抛丸机简介：

    Q376吊钩式抛丸机是华铸公司独立研制的一种新型抛丸清理机。是我们在国内广泛调研的基础上，按照用户的迫切要求，在原Q376E的基础上研制成功的。

Q376吊钩式抛丸机优点：

    1、采用倍受欢迎的无地坑结构形式，即节省了地坑基础的施工费用及时间，又解决了南方用户因地坑存水而造成提升机内的丸砂锈蚀结块的问题。

    2、采用大抛丸量、高抛射速度的国际上第四代悬臂离心式抛丸器，能显著地提高清理效率、获得满意的清理质量。

    3、 模拟抛射图及抛丸机的所有图纸均采用计算机辅助设计(CAD)绘制，抛丸器的布置更为合理。提高了弹丸利用率，保证了清理效果，减小了对室体护板的磨损。

    4、采用1吨电动葫芦吊挂工件的工作方式，吊钩有独自的行走轨道，工作时无需换轨，有效地减小了装卸工件的时间。

    5、 吊钩具有升降、运行和室内旋转的功能。

    6、 采用手动开、关门方式。

Q376吊钩式抛丸机的用途：

    Q376吊钩式抛丸机适合于对多品种、小批量铸件、锻件及钢结构件进行表面清理及抛丸强化，以去掉工件表面的粘砂、砂芯及氧化皮；亦适合于对热处理件的表面清理及强化；尤其适合于不宜碰撞的细长、薄壁件的清理。

    我们应用抛丸清理技术来达到除锈、强化的目的，是因为抛丸清理现在仍然是世界上最经济和最可靠的方法。抛丸清理跟其它清理技术相比具  有下述优点：

    1、 提高机械产品和金属构件的抗疲劳性能。

    2、消除应力集中。

    3、 延长其使用寿命。

    4、 优化工件的表面工艺状态。

    5、 大大提高清理效率。

    6、 减轻清理工作的劳动强度。

    7、减轻环境污染。

    本设备广泛应于机械制造、工程机械、矿山机械、压力容器、汽车、船舶等行业，用于提高其产品零部件的外观质量和表面工艺状态。

Q376双吊钩式抛丸机技术规格：

    1、 被清理工件的最大尺寸：

    直径*高            Φ800´1100 mm

    2、 吊钩：

    吊钩载重           500kg

    自转速度           2.8r/min

    电机功率           0.75KW

    运行速度           20m/min

    电机功率           0.75KW

    升降速度           8m/min

    电机功率           2*1.5KW

    3、 抛丸器：

    直径               Φ380mm

    抛丸量             2´125kg/min

    功率               2´7.5KW

    4、 提升机：

    提升量             15t/h

    皮带速度           1.21m/s

    功率               1.5KW

    5、分离器：

    分离量             15t/h

    分离区风速         4-5m/s

    6、 螺旋输送器：

    输送量             15t/h

    7、 清理一钩工件所需时间：

    铸件               4-15min

    锻焊件             3-12min

    8、弹丸：

    首次装入量         0.4t

    直径               0.2-2.0mm

    9、 风量：

    总风量             5000m³/h

    清理室             3500m³/h

    分离器             1500m³/h

    风机功率           4KW

    10、 总功率：  25KW

Q376吊钩式抛丸机机器的操作程序：

    1、除尘系统开

    2、吊钩在室外装工件

    3、吊钩开入室内，运行停止

    4、大门关闭，吊钩自转开始

    5、提升机开

    6、抛丸器开

    7、供丸系统闸门开，清理开始

    8、清理完毕，抛丸器停，供丸系统闸门关闭

    9、吊钩自转停止

    10、提升机停 (如继续清理可不停）

    11、大门打开，吊钩开出室外卸件

    12、除尘系统停止（如继续清理可不停）

Q376吊钩式抛丸机机器的维修保养与安全技术：

    1、维护保养：

该设备的工作条件很差，因此应经常及时的进行维护保养。

   （1）严格按照本机操作程序进行工作。

   （2）经常检查传动系统中的皮带、三角皮带及链条的松紧是否有

松驰现象及提升斗、清理室体内的护板等磨损情况．如有故障马上排

除，方可使用。

   （3）每班工作结束时，都要把机器打扫干净并进行一次检查各易

换件(包括抛丸器，每班工作后易换件的情况），如有损坏马上更换。

   （4）应按照华铸抛丸机说明书中的规定进行润滑。

   （5）要定期对机器进行检修和保养。

    2、安全技术：

   （1）操作及维护人员必须熟悉本说明书。

   （2）不熟悉本机器性能及操作规程的人不允许进行操作。

   （3）抛丸器没有完全停止时，不准进入清理室内。

   （4）应经常注意弹丸的循环量，不足时，应随时添加，在提升机、分离嚣工作时，添加弹丸最佳。

   （5）抛丸器中的叶片要选8片重量差不大于5克的组成一组，尤其是在更换叶片时应对称的更换一对，减小因不平衡造成的震动。

    (6） 经常检查叶片是否磨损造成不平衡．如有震动必须更换叶片。

更多关于Q376吊钩式抛丸机的技术资料及价格，请咨询青岛华铸公司的业务人员。
