Q38连续式悬链抛丸清理机

时间:2016-05-14   页面关键词:Q38连续式悬链抛丸清理机,Q38悬链式抛丸机,悬链式抛丸清理机

Q383连续式悬链抛丸清理机简介:

    青岛华铸公司专业生产Q383连续式悬链抛丸清理机,该系列的悬链抛丸机还有Q48系列普通悬链步进通过式、及Q58系列积放链式抛丸清理机等类别。

Q383悬链式抛丸清理机图

Q383连续式悬链抛丸清理机工作原理:

    工件可随着吊链进行工件清理,吊链采用方式为:连续运行、步进运行、积放推式输送,使工件在装卸料以及抛丸区分别处于停止状态,实现定点装卸和定点抛丸工序。

悬链式抛丸清理机生产车间现场图

Q383悬链抛丸清理机应用于哪些行业:

    由于悬链式抛丸机具有生产效率高、运行可靠的优点,今年来在各大行业应用非常的广泛,它可清理单件吊重在50~2000kg,对各类易吊挂类零件的大批量清理,非常适用。如发动机缸体缸盖、电机壳体、齿轮、摩托车发动机壳体、机车钩尾框组件、转向架组件、五金工具壳体、水泵等清理效果尤佳。是汽车、拖拉机、柴油机、电机、阀门等行业的理想选择等。一般可按照用户产品要求设计制作,广泛用于冶金、石油、化工、机械等行业。

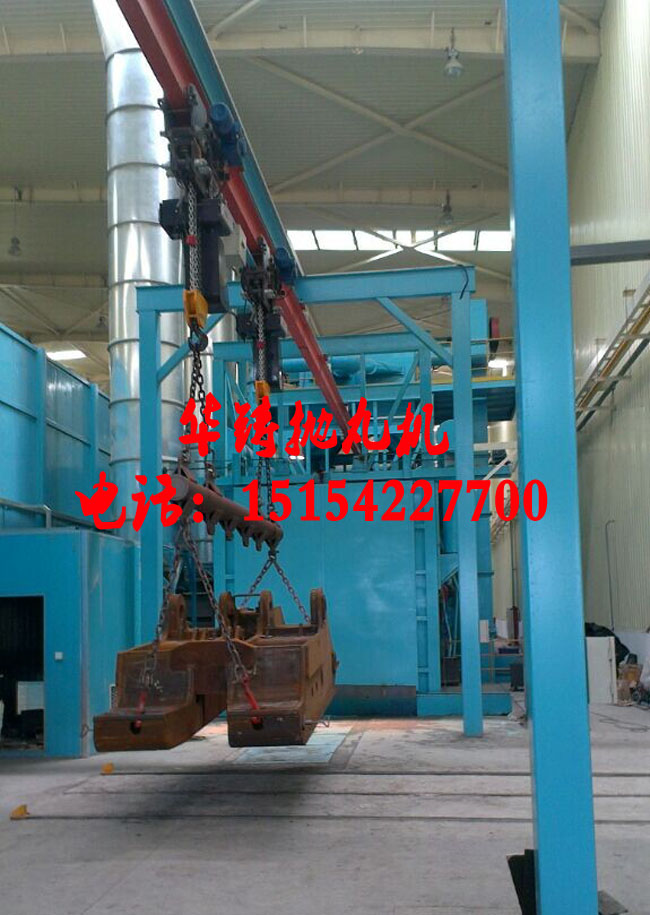

Q383连续式悬链抛丸机案例现场图

Q383悬链式抛丸机、Q384悬链式抛丸机、Q385悬链式抛丸机技术参数如下:

Q38系列抛丸清理机技术参数

型号

生产率

吊钩速度

单钩吊重

单钩间距

抛丸量

通风量

清理尺寸

外形尺寸

地坑深度

功率(不含除尘)

机器总重


(/h)

m/min

kg

mm

kg/min

mз/h

mm

mm

mm

kw

kg

Q383

50,65 38,49

0.5,0.65

250

600,800

4×250

18000

Φ500×1200

Φ700×1200

11764×5525×8254

2070

75.3

19370

Q384

70,80

0.8,0.93

400

800

6×250

26500

Φ700×1500

15308×14706×9542

2667

122.6

53600

Q385

75

0.65

500

800

5×250

23700

Φ700×1500

11783×10063×7500

1700

106.75

31877

Q48Q58系列吊链式清理机技术参数

类别

型号

工件重量

(kg)

工件尺寸

(mm)

抛丸量

(kg/min)

生产率

(/h)

吊链速度

(m/min)

吊链吊距

(min)

总通风量

(mз/h)

功率(不含除尘)(kw)

外形尺寸(kg)

吊链步进式

Q483

300

Φ1000×1400

2×250

30-50

2.44

2560

6000

38.75

8450×5350×5003

Q485

500

Φ1200×1700

3×250

30-50

7.34

2560

10000

58.43

12235×5410×9411

Q4810

800

Φ700×2400

6×360

30-50

2.44

2560

25000

85

4500×5350×5003

吊链连续抛丸落砂

Q583

300

Φ1000×1500

4×250

30-60

变频

1000

18000

127.25

18000×5960×6440

Q5810

1000

Φ750×2400

6×360

50

变频

2560

25000

160

17700×9615×10000

以上技术资料仅供参考,更多技术资料请咨询华铸专业人员解答。
