抛丸器定向套开口方向及调节方法

时间:2019-01-25

    抛丸器是抛丸机设备中的核心部件,抛丸器的好坏决定着抛丸机的质量,为了让抛丸器达到最佳抛丸效果,今天青岛华铸小编给大家讲解一下抛丸器定向套开口方向以及抛丸器的调节方法。

    抛丸器定向套开口方向

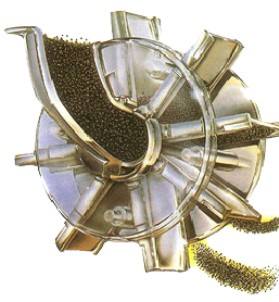

    首先,我们来看一下定向套的作用的是什么?定向套是固定在抛丸器上的零部件,它的作用是使在分丸轮内加速旋转的钢丸从定向套缺口飞出去,决定着整个抛丸器的抛射方向,所以,我们今天要探讨一下关于抛丸器定向套的方向以及调节方法。


    抛丸器定向套的开口方向。

    一般用户不需要对定向套的开头方向进行调整,设备出厂前一般都给设定好了,角度必须要适时的调整,抛丸机内部设置有专门的定向套来调节,可以在抛射范围内自由控制它的抛出方向.抛出之后它就会落在金属挡板上面,过左或者过右的抛射角度都是不可取的,以中间的角度或者90度的角度为最佳,超过这个范围要及时调整.只要角度调整合理之后可以适当的增加抛射的速度,让整个抛丸机流畅的运转起来,达到机械的最佳性能。

    将定向套的开口反方向于工件的喷射方向,即工件上面的抛丸器定向。套开口则应该朝上,工件下面的开口则应该朝下,否则,喷出来的钢丸是没有力道的,一般在30度左右 你可以对这被抛物对照 基本这个抛物线在被抛物的中心就可以了 也可以根据被抛物被抛的痕迹来进行上下定向套的微调,来达到最佳位置。


    可以按下述步骤调整定向套窗口位置(上图旋向左旋)

    1.在抛丸工件上做好抛丸范围标记(或铺设一张厚纸),放在抛丸器器的抛射区域;

    2.开启抛丸器,人工向抛丸器的溜丸管中加入少量弹丸;

    3. 停止抛丸器,检查抛射带的位置。若抛射带位置超前,则延抛丸器转向(左旋或右旋)相反方向调整定向套,转到第2步;若抛射带位置趋后,则延抛丸器转向(左旋或右旋)相同方向调整定向套,转到第2步;

    若达到满意效果,在抛丸器壳体上做定向套窗口的位置标志,以备更换叶片、定向套和分丸轮时参考。


    抛丸器定向套调整调节方法

    抛丸机定向套的位置调整方法

    1、窗口磨损5mm,如果继续使用一小段时间,须沿定向套位置标志将定向套逆叶轮转向旋转5mm。

    2、当窗口磨损10mm以上时:更换定向套!若窗口磨损后继续使用,可对磨损部分进行焊补,一般在30度左右。

    3、再对照被抛物的抛物线的中心调整,也可根据被抛物被抛的痕迹来进行上下定向套的微调

    4、再沿定向套位置标志将定向套逆叶轮转向再旋转5mm即可。

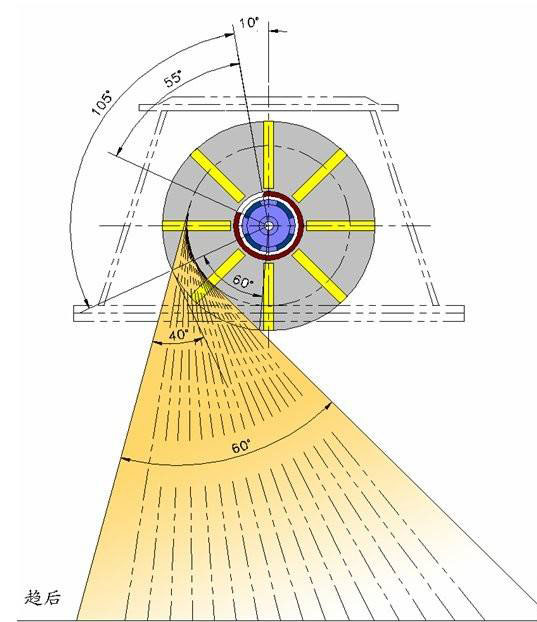

    另外也可以参考下面的抛丸机定向套位置图解,作一个大体了解。
