气力回收喷砂房的特点及工作原理

时间:2019-07-20

    青岛华铸环保科技有限公司拥有多年的喷砂房生产经验,主要产品有气力回收喷砂房、无地坑风力回收喷砂房、无地坑刮板回收式喷砂房等多重规格型号,欢迎有需要的朋友们来厂考察指导工作,下面华铸喷砂房厂家小编为大家整理介绍一下气力回收喷砂房的特点及工作原理。

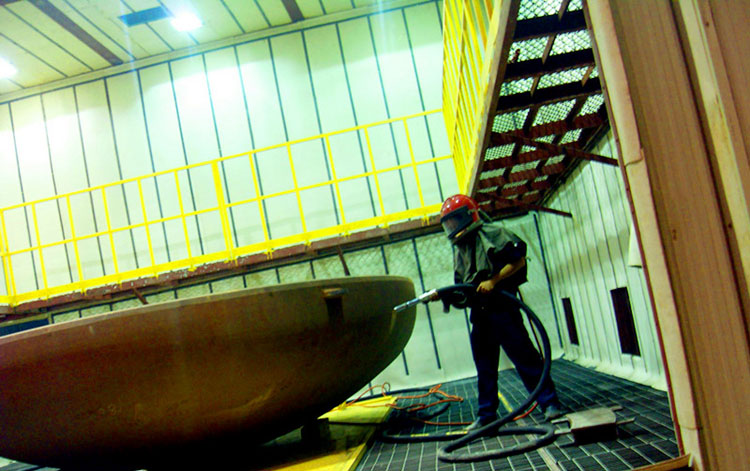

    喷砂房展示图

    一、气力回收喷砂房的组成:

    1、气力回收式喷砂房主要由房体、喷砂设备、磨料回收装置、通风除尘装置、磨料分选装置和电控装置组成。为了简化设备可以将磨料回收和通风除尘两部分合并。风机通过蜂窝地板将磨料、粉尘、气流全部吸到磨料集中过滤器。含粉尘的气体经过滤器过滤,粉尘附着在过滤器外壁,干净气体则穿过过滤器一部分排出到厂房外一部分循环到喷砂房内。磨料及重的粉尘继续经过磨料槽到分选器。分选器为一内外锥体结构, 内外锥体之间有一可以调节的通道。通过调节芯体可以改变气流通道截面从而调节分离比例。

    2、无地坑刮板回收式喷砂房的组成:

    主要由喷丸罐总成、丸砂循环系统(刮板输送机、丸渣分离器、斗式提升机、螺旋输送器)、除尘系统、电气控制系统等部分组成。

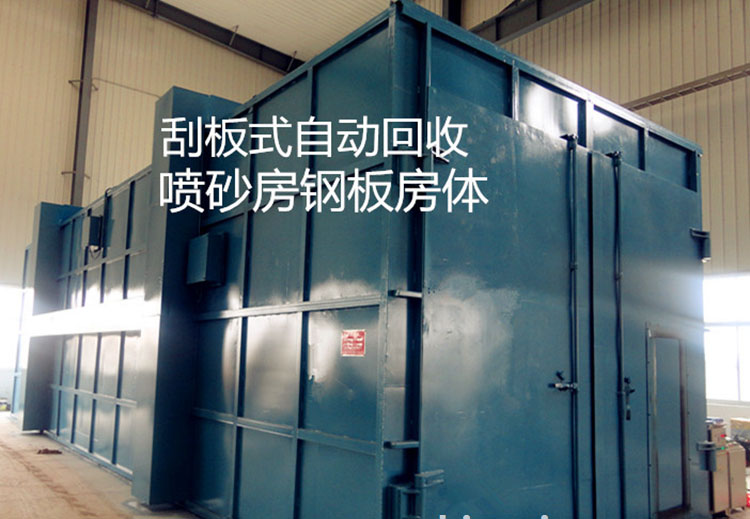

    刮板式喷砂房房体图

    二、气力回收式喷砂房的分离过程如下:

    当磨料和粉尘通过通道时,由于重力的作用粉尘和气体向上通过锥体之间的缝隙出来,而磨料与粗颗粒则掉到锥体下面的振动筛。振动筛进一步将磨料和粗颗粒分离,分离出来的纯净磨料通过筛孔进入指定料斗到喷砂罐再循环使用。通过分选器的粉尘与气体再经过一个过滤器过滤干净的气体排出厂房外粉尘则落入废料斗。

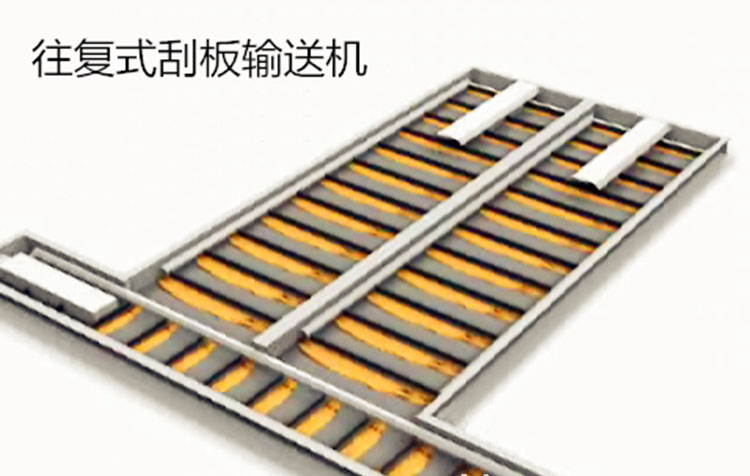

    往复式刮板喷砂房原理图

    三、无地坑刮板回收式喷砂房的特点:

    1、本机采用往复式刮板水平输送机系统,为避开台车道轨,本机设计为3道刮板槽,台车两侧各1道,采用缓冲气缸配合往复式连杆为动力,不断的将弹丸输送至喷砂房尾端的螺旋输送机内,使弹丸得以循环使用

    2、往复式刮板输送机上部为钢格栅踏板(操作人员站立使用),保护大块状物体不会进入刮板槽从而损坏输送机,并且可视效果好,容易拆卸,便于检修输送机的聚氨酯刮板,从而降低故障率。

    3、刮板输送机的气动装置上装有感应检测装置,可检测刮板往复式循环的工作状态。一旦出现气缸损坏或压缩空气线路的故障,以及突然降低压缩空气压力等能源供给方面的非人为故障,能及时将信号反馈至PLC处理,并通过报警器报警,提醒操作人员,避免继续喷砂造成整个输送系统被弹丸堵塞的故障,以保证设备的安全运转。

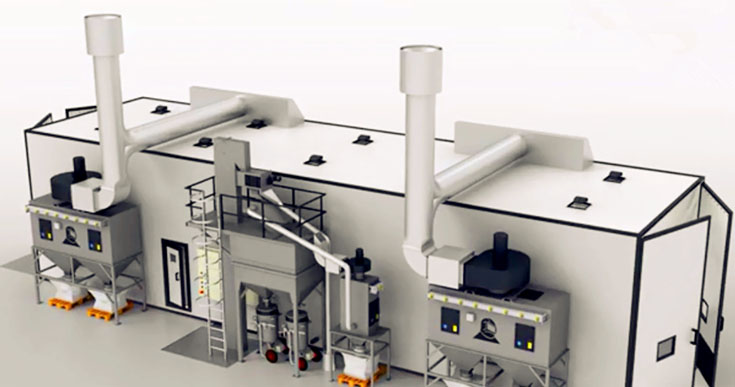

    风力气力回收喷砂房展示图

    四、气力回收喷砂房的特点及原理:

    1、力回收喷砂房也叫做环保风力循环回收式喷砂房,是由喷砂房体、除尘系统、喷砂系统、磨料回收系统、控制系统、照明系统、输送台车等几大部分组成。

    2、气力回收喷砂房也分为全气力回收喷砂房和半回收喷砂房。

    3、全气力回收喷砂房在房体内整个地面都铺的是蜂窝地板,喷砂时无论砂料喷射到哪个位置,都会落进蜂窝地板,然后通过磨料回收系统回收至储料箱,等待再次加入喷砂主机,完成自动回收和循环的流程。

    4、而有些客户在上喷砂项目时,因资金预算不够或者不想投入太高的成本,于是就会选择做半回收式的喷砂房,根据喷砂工人在喷砂工作时的出砂方向,在大部分砂料落下的地方做一条蜂窝地板,这样大部分砂料会直接落入蜂窝地板,剩余飞溅出去的少量砂料就得由喷砂工人自己清扫到蜂窝地板里,再通过磨料回收系统回收至储料箱。

    5、喷砂房还有另外一个部分不得不说,那就是除尘系统。在整个喷砂房里,除尘系统还是很重要的,根据不同的房体大小来选择除尘器的规格和除尘风机的大小,如果不配置除尘器或者除尘器配置的太小的话,直接导致喷砂房体内的粉尘滞留,影响喷砂工人的视线,无法判断工件是否喷砂清理干净。

    6、气力回收式喷砂房主要用在厂区范围内大工件的喷砂加工,如集装箱、焊接钢结构、大型锻造件、工程机械等,因为在厂区范围内喷砂工作必须要达到国家的排放标准,所以喷砂房是您必选的。

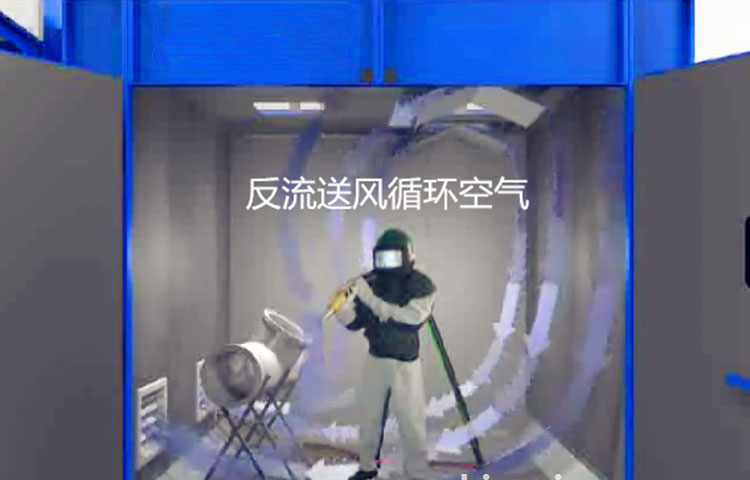

   气力回收喷砂房图

    青岛华铸公司专业生产气力回收式喷砂房、刮板式喷砂房、简易喷砂房,欢迎新老客户来电咨询,我们有专业的工程师为您提供一站式解决方案。
