抛丸机抛头结构图,抛丸器组成及特点

作者:青岛华铸 来源:原创 发布时间:2020-3-30 14:11:37 阅读数:

    青岛华铸公司专业生产抛丸机抛头,型号包括Q033、Q034、Q034zz、Q035、Q036、Q038、Q063RK、Q065、200-5.5RK抛丸器,有直联的、也有皮带的,各式各样的,下面华铸抛丸机厂家小编给大家介绍一下抛丸机抛头结构图及抛丸器介绍。

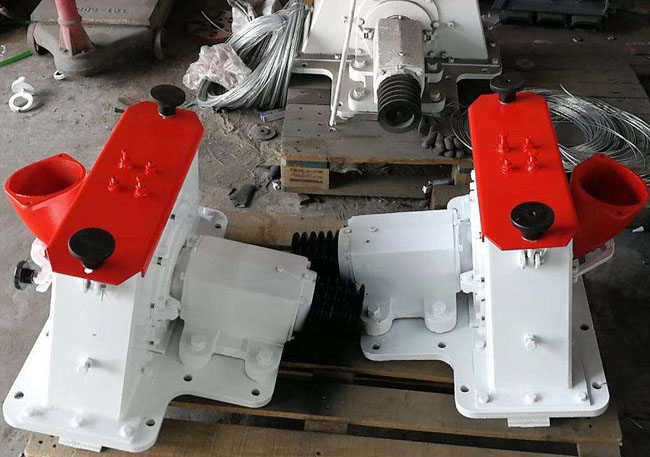

    抛丸机抛头展示图

    1、抛丸器的工作原理。

    抛丸机抛头的叶轮在高速旋转过程中,产生离心力和风力,当钢砂进入抛丸器后被高速旋转的分丸轮、定向套抛出,并沿着叶片不断的增速抛射至工件表面上,抛出的形状为扇形,从而达到强化、除锈的作用。

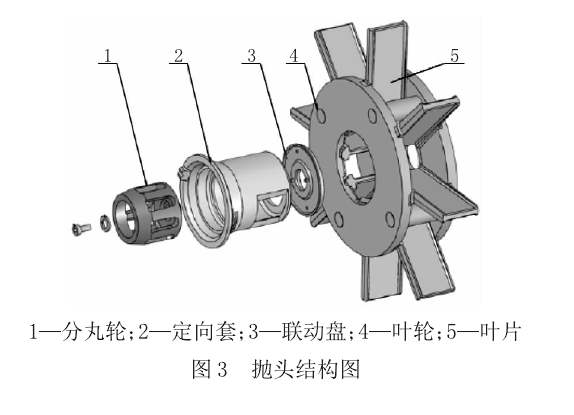

    抛丸器叶轮叶片结构图

    2、抛丸器的组成。

    抛丸器是抛丸机设备的核心部件,他主要是由抛丸器罩壳、叶轮、叶片、定向套、分丸轮、主轴、主轴座、电机等部分组成,华铸抛丸机抛头的电机采用天一红旗电机,其他部件均自己制作,节省了中间环节加工费。

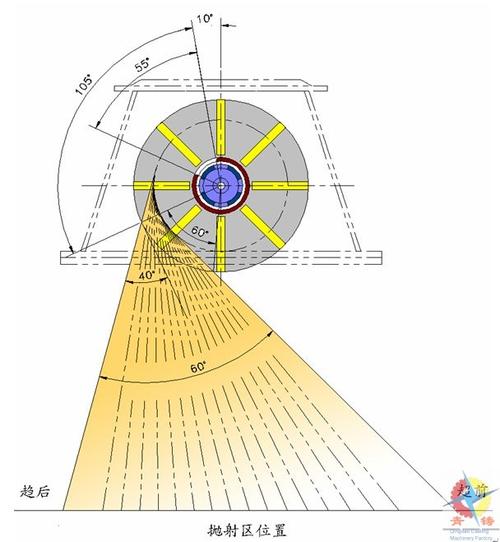

    抛头抛射方向图

    3、抛丸机抛头的特点。

   (1)、低耗能。抛丸参数经过最优化设计,可降低能耗10~15%。

    (2)、密封性好。Q034抛丸器的顶部护板采用了弧形多层迷宫式防护,保证了严密的密封,消除了钢砂击穿抛丸器罩壳的现象。

    (3)、拆装简单。叶片设计合理,拆装方便,只需5~1分钟完成。

    (4)、抛丸均匀。采用双圆盘式叶轮,稳定性更佳,抛射区集中,抛丸均匀。

    (5)、高耐磨。华铸公司生产的Q034抛丸器里面的易损件全部采用特殊高铬耐磨铸铁材料制成,叶片重量差控制在5克之内,具有噪音低、使用寿命长的特点。

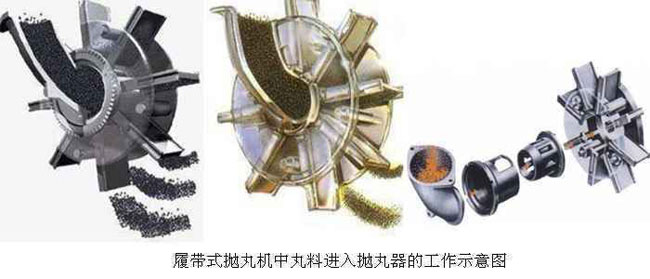

    抛丸器抛射结构图

    4、抛丸机抛头结构图汇总如下:

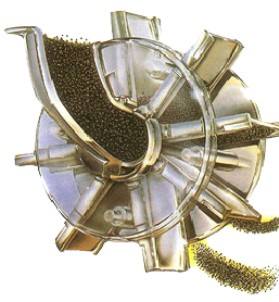

    抛丸机抛头结构图

    抛丸器结构图
