    弹壳内壁喷砂机简介：

    弹壳内壁喷砂机也叫钢筒内壁抛丸机，设备专为钢制圆筒类工件内孔喷砂清理设计，可高效清除工件内壁锈蚀层、氧化皮、油污杂质等。

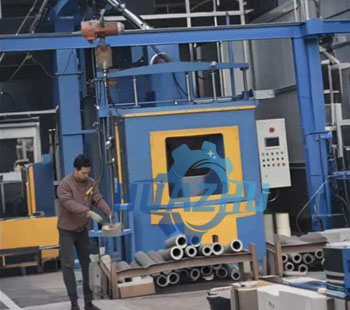

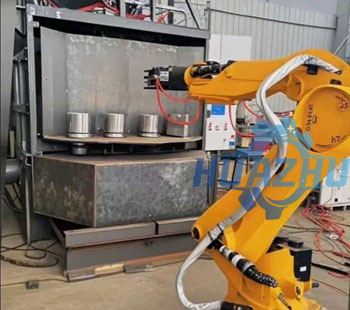

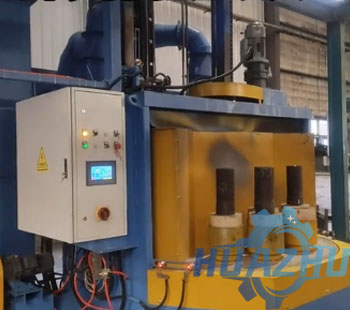

    弹壳内壁喷砂机案例图：

    设备核心优势：

    1、配备多工位回转转盘，可批量、有序将钢筒工件输送至清理腔内部；

    2、定制专用内壁抛丸喷射模组，钢丸可精准定向射入圆筒内腔，无清理死角；

    3、搭载全自动机械手上下料机构，全程无需人工取放工件；

    4、整机全密闭防尘结构，腔体内部加装高锰耐磨钢加厚防护衬板，耐冲击、使用寿命长；

    5、内置伸缩式内抛丸器专用结构设计，可深入筒件内部作业；

    6、最大有效清理深度可达 800mm 以上；

    7、标准配置 6～8 个作业工位，稳定产能可达 40 件 / 小时；

    8、工件旋转转速 10～30rpm，支持无极调速；

    9、内壁清理洁净度可达 Sa2.5 级喷砂标准；

    10、处理后内壁表面粗糙度 Rz：40～80μm。

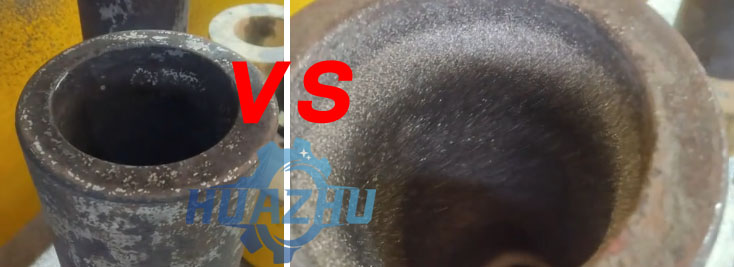

    炮弹壳喷丸机效果对比图：

    完整自动化工艺流程：

    1、机械手从进料料架抓取待处理钢筒工件；

    2、将工件精准放置于回转转盘工位定位夹紧；

    3、转盘带入密闭清理腔，内置伸缩抛丸机构伸入筒内喷射钢丸：

    3.1、主抛丸机构沿工件中心轴线进给深入筒底；

    3.2、配套辅助喷嘴同步旋转、往复行进，全方位覆盖筒壁；

    4、作业过程中工件自身匀速自转，保证筒体内壁喷砂均匀无漏打；

    5、喷砂工序完成后，回转转盘转位，将加工完成的工件转运至下料工位；

    6、机械手取下成品钢筒，自动摆放至出料输送架，完成整套工序。
