Q326履带式抛丸机当前位置: 主页 > > 抛丸设备 > 履带式抛丸机 > 正文

Q326履带式抛丸机

时间:2016-05-13   页面关键词:Q326履带式抛丸机,Q326抛丸机,Q326履带抛丸机
Q326履带式抛丸机

Q326履带式抛丸机简介:

    Q326履带式抛丸机是青岛华铸抛丸机公司生产的一种小型式抛丸机,它具有占地面积小、成本低、结构简单等特点,广泛应用于五金、齿轮及小型铸件的清理。

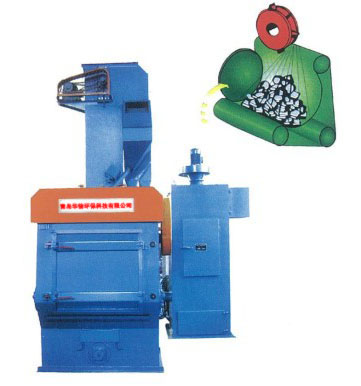

Q326履带式抛丸机整机图

Q326履带式抛丸机的用途是什么?

    Q326履带式抛丸机是利用高速回转的叶轮,将弹丸抛向滚筒内连续翻转的工件上,达到清理的目的。它适合用于各行业中的小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去除氧化皮和表面强化,特别适用于怕碰撞的零件的清理及强化。

    (注:本系列抛丸清理机不能清理高温件、带有飞边毛刺件,否则将损伤履带。)

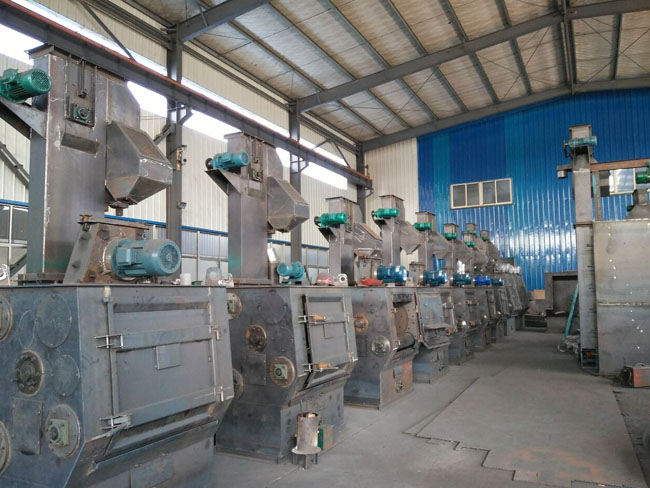

Q326履带式抛丸机使用现场

    本系列抛丸清理机是综合国内外技术,设计开发的新产品,是一种清理效果好、结构紧凑、噪声小、成套性好的清理设备,具有以下特点:

    1、Q326履带式抛丸机采用悬臂离心式抛丸器,使用寿命长,结构简单等特点。

    2、Q326履带式抛丸机用袋式除尘,减少污染,改善了周围的工作环境。

    3、Q326履带式抛丸机能使工件在清理时减少碰撞、损伤。

    4、Q326履带式抛丸机工件清理完毕后,可通过转动自动卸料。


Q326履带式抛丸机的主要结构及工作原理:

    Q326履带式抛丸机是一种小型的清理设备,主要由清理室、抛丸器总成、螺旋输送器、提升机、分离器、供丸系统、电气系统、除尘系统等部分组成。见图一(表一注明了各部分序号对应的名称)

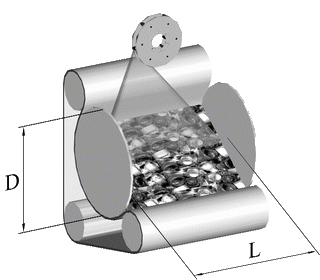

    326履带式抛丸机工作原理图

    工作原理:在清理室中加入不超过规定数量的工件,机器启动后,工件被滚筒带动,开始翻转,同时抛丸器高速抛出的弹丸形成流丸束,均匀地打击在工件表面上,从而达到清理、强化的目的。抛出的弹丸及砂粒经橡胶履带上的小孔,流入底部的钢板网过筛,由螺旋输送器送入提升机内,由提升机提升到分离器中进行分离。粉尘由风机吸送到除尘器中过滤,清洁空气排入大气中,布袋上的灰尘经机械振打落入除尘器底部的集尘箱中,用户可定期清除,废砂由废料管流出,用户可回用。丸砂混合物由回用管收回进入室体,待分离器分离后再回用,干净的弹丸由电磁供丸闸门进入抛丸器抛打工件。


    Q326履带式抛丸机的主要技术规格

    1.橡带端盘直径:φ650mm

    2.橡带端盘转速:3.6r/min

    3.清理工件最大单件重量:10kg

    4.滚筒最大载重量(易翻滚件):200kg

    5.生产率:600~1200kg/H

    6.抛丸器

    a)叶轮直径:φ380mm

    b)叶轮转速:2900r/min

    c)抛丸量:160kg

    d)抛丸器功率:7.5kw

    7.除尘器风量:2800m3/h

    8.总功率:12.85kw

    9.外形尺寸:3500×1800×3500mm

Q326履带式抛丸机大量库存现货待定

青岛华铸公司大量Q32系列履带式抛丸机、Q37系列吊钩抛丸机、Q69系列通过式抛丸机大量现货,欢迎来电订购!
