小型Q3210履带式自动上下料抛丸机,智能全自动

时间:2016-05-13   页面关键词:Q3210履带式自动上下料抛丸机
小型Q3210履带式自动上下料抛丸机,智能全自动

    青岛华铸环保公司生产Q3210履带式自动上下料抛丸机,本设备为小型智能全自动设备,是一种效果非常好的除锈强化设备,具有结构小、噪音小、占地面积小、投资少的专业性抛丸清理机。适用于各行业中的小型铸件、锻件、冲压件、齿轮、弹簧等件的清砂、除锈、去氧化皮和表面强化。被清理工件必须是不怕碰撞的的铸锻件及热处理件。

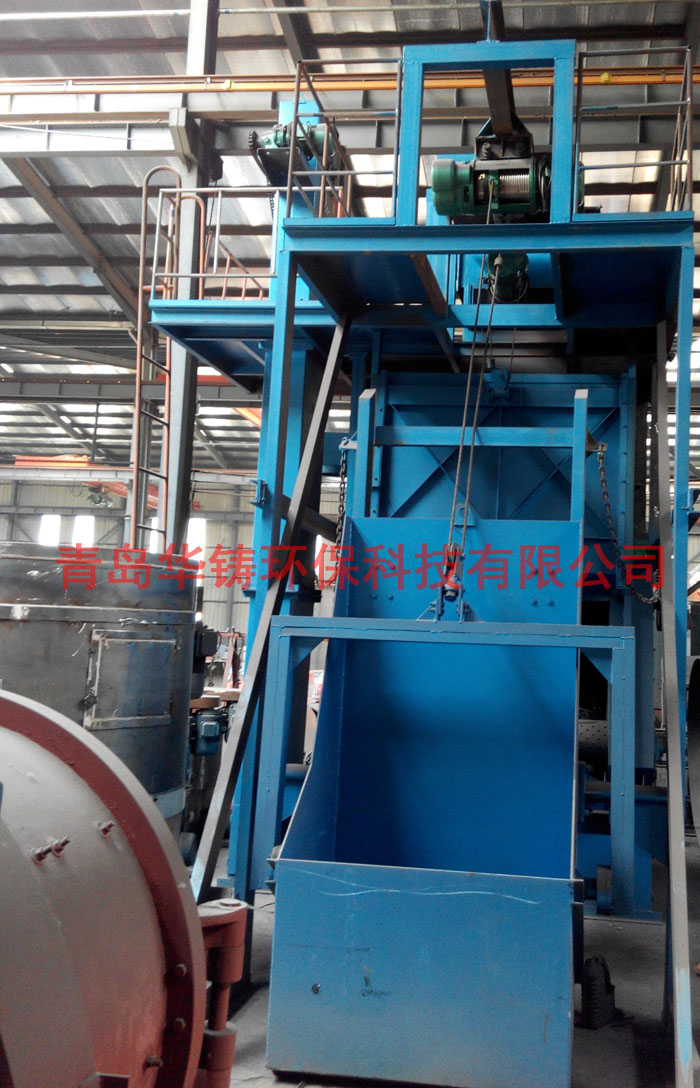

    Q3210自动上料抛丸机图

    一、Q3210自动上料抛丸机的技术资料如下:

    1、实现智能化,气缸带动自动上料,节省人力。

    2、一次性最大可清理600kg的工件。

    3、配置除尘器,无尘无污染的环保设备。

    4、室体内部使用耐磨橡胶履带,减少对工件的磕碰损伤并降低了噪音。


    二、Q3210自动上下料抛丸机的组成:

    设备主要有抛丸器、抛丸室、丸砂提升分离机构,除尘机构,电器控制系统等组成。抛丸器内腔、抛丸器叶片、抛丸室内壁均用高铬耐磨的铸铁作为内墙衬板,以提高使用寿命。

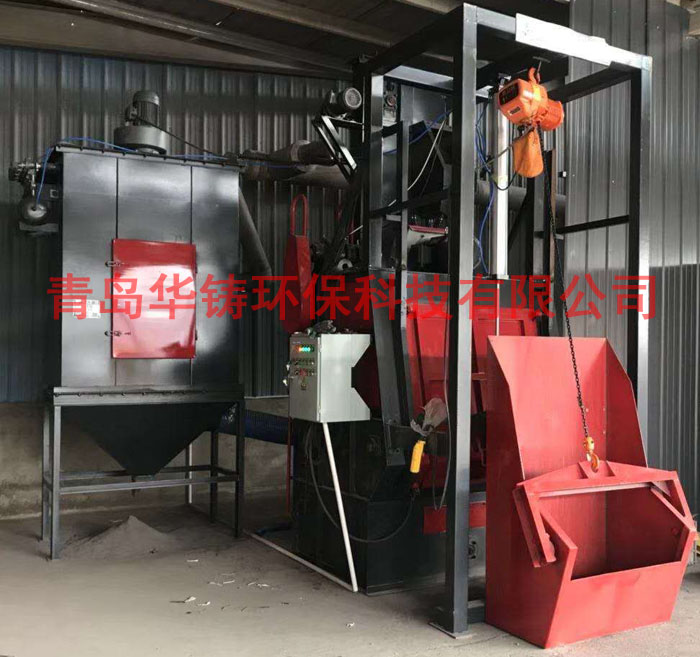

    Q3210自动上下料抛丸机使用现场图

    三、Q3210履带式自动上料抛丸机特点:

    1.可完成工件自动上料、自动开关门、自动循环、自动翻转、自动抛丸清理、自动卸料。

    2.采用倍受欢迎的无地坑形式,节约了地坑基础的施工费用。

    3.抛丸室体及抛丸器的布置方式均经过计算机三维动态抛射仿真后确定,使抛出的弹丸流的覆盖区准确的覆盖工件表面,弹丸从工件的各个方向同时抛向工件的表面。

    4.采用技术生产的OS035抛丸器,能显著地提高清理效率、获得满意的清理效果,轴承全部采用德国(原装进口),弹丸利用率提高15%,耐磨寿命提高60%,维护费用减少50%。


    四、Q3210履带式自动上料抛丸机主要技术参数及性能:

    1、每次处理能力:≤0.3m3且≤600㎏。

    2、对工件的要求:单件重量:≤30Kg;L≤500mm;t≥5mm,温度:≤80℃。

    3、清理室:1970B×1939L×2300Hmm(max),含高铬护板。

    4、抛丸器:型号:Q034型,抛丸量:220㎏/min,叶轮转速:2500rpm,投射速度:61m/s,电机型号:Y160M-4,电机功率:11kw。

    5、提升机:提升量:15t/h,功率:3kw。

    6、分离器:风速:4-5m/min,满幕帘风选式,分离效果:>99%。

    7、螺旋输送器:输送量:15t/h,与提升机共用减速机。

    8、履带承载系统:端盘直径:∮1000mm,端盘间距:1100mm,端盘转速:3.5rpm,功率:3kw。

    9、斗式上料机构:升降速度:3.3m/min,1.5kw。
