方坯抛丸清理机是青岛华铸公司生产的一种抛丸清理设备。要想应用好方坯抛丸清理机，就必须对其的特点、机构原理、使用维护有充分的了解。下面介绍一下国外进口高端方坯抛丸清理机的主要特点、使用与维护进行简要分析：

    一、方坯抛丸清理机的主要特点。

    1、高性能耐磨材质：抛丸器耐磨件采用高铬Cr28%熔模精铸，其叶片、分丸轮、定向套耐磨平均寿命＞1500小时；抛丸室体辊道耐磨件采用高铬Cr28%熔模精铸，室体辊道护套平均寿命＞15000小时；抛丸室衬板耐磨件主抛区均采用进口瑞典SSAB高耐磨性轧制衬板和英国轧制Mn13%高锰钢高耐磨性衬板，其寿命是常规耐磨材料的5-10倍，平均寿命＞15000小时。

    2、直联高效抛丸器采用美国WHEELBRATER公司及英国SPENCER技术特点而设计的直联式；新颖高效抛丸器，离心力固定叶片，拆卸八片叶片仅需要5-10分钟，能耗降低15-20%，抛丸效率高达16-20kg/min·kW，并采用进口瑞典SKF轴承，性能稳定产品可靠。

    3、自动满幕帘分离器在美国PANBORN公司BE型丸渣分离器技术的基础上，增加了检测式自动控制满幕帘技术，确保分离效率＞99.8%，合格弹丸中的杂质＜0.2%（废钢丸粒径范围＜0.3mm）。

    4、严谨的密封技术--抛丸密封室方钢进、出口处设有以溜幕式弹丸幕帘为主的三级防护层（弹丸幕帘、尼龙刷和高耐磨橡胶防护）柔性密封技术，彻底消除了了弹丸的飞溅现象，并确保无粉尘外溢。

    除尘净化--为确保排尘浓度符合GB16297标准，本设计选用了“惯性+滤筒”二级除尘技术，滤筒除尘器为美国唐娜森技术，滤筒为日本东京滤料，可达滤筒寿命＞4000小时。

    二、抛丸清理的主要结构分析。

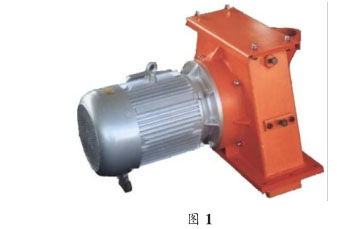

    1、高效直联式抛丸器采用的抛丸器为直联式抛丸器，是参照美国PANGBRON公司与WHEEIBRATOR公司抛丸器技术特点而设计的一种新颖、高效直连抛丸器。（图 1）

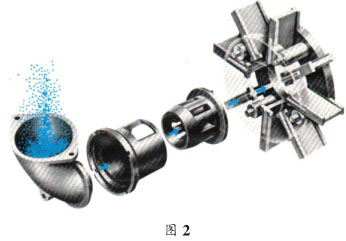

    抛丸器由以下主要零部件构成：叶轮及叶轮驱动盘、分丸轮、定向套、叶片、电机、罩壳、熔模精铸高铬耐磨防护衬板、进丸管、底板及减震胶板等。

    该抛丸器叶轮和驱动电机直接连接，消除了传动损耗，去除了损耗件—传动皮带，减少了维修工作量。另外，它占地面积小，布置灵活，容易满足抛射带的布置，还具有整体更换性能，维修方便。

    该抛丸器有如下特点:

    （1）、叶片装卸方便迅速：因本抛丸器叶片是从叶轮中心插入的，通过叶轮旋转产生离心力固定叶片，所以不需要任何固定装夹具，拆卸八片叶片仅需要5-10分钟。

    （2）、高效率：电机和抛丸器叶轮直接连接，消除了因皮带传动产生的动力损耗，能耗降低15-20%，抛丸效率高达16-20kg/min·kW。

    （3）、高寿命：由于抛丸器的关键易损件叶片、分丸轮、定向套采用了高铬熔模精密铸造工艺制造，铸件可顺序凝固、无缩松及缩孔、气孔及砂眼等铸造缺陷，其耐磨寿命是砂型铸造的5-10倍，平均寿命＞1500小时。

    （4）、低噪音：抛丸器轴承均选用瑞典 SKF 轴承，电机和抛丸器叶轮直接连接，去除了易损件—传动皮带，降低了设备的噪音，单机噪音＜85 分贝。

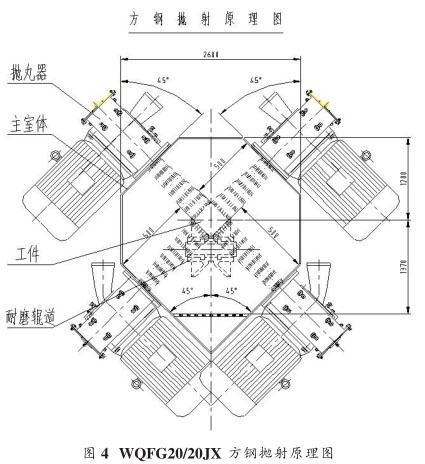

    2、方坯抛射原理。

    为保证抛丸效率及生产纲领，根据工件特征，本机采用了四台37kW高效抛丸器，抛丸量为560kW/台，其抛射带与方钢各平面垂直安装，弹丸密度可达250kg/m2 ，使弹丸的覆盖率大于98%，确保抛丸除锈等级：ISO8501-1：1988 A.B Sa2.5，粗糙度为GB6060：Ra25~50。

    3、弹丸分配系统。

    弹丸分配系统由扇形弹丸控制器、输丸管构成。

    弹丸流量控制器为美国 WEELBRATER 公司的气动控制供丸技术，通过手工调整扇形闸门的大小，无级调整抛丸量，从而达到不同辊道速度时，相应改变抛丸量，确保不同生产率及辊道输送速度下的工件表面处理质量。抛丸量可通过操纵台上的电机电流表间接动态显示，该弹丸控制器无卡死和漏丸现象。该弹丸控制器还具有闸门开启与关闭在线检测，适时的与工件到位相配合，以防抛丸器空抛打击室体。

    三、抛丸室及其弹丸密封措施

    1、抛丸室。

    抛丸室用型钢框架及钢板（δ=12）焊接而成，保证有足够的刚度和强度。

    该机抛丸量大、抛丸速度高、抛丸带密集、抛丸距离短、因此弹丸对护板破坏极为严重，导致高铬耐磨铸铁护板无法正常生产，为确保抛丸室耐磨寿命，抛丸室主抛区内壁均衬有进口耐磨衬板，衬板平均寿命＞15000 小时：

    主抛区弹丸打击面装有组合式进口 Mn13 轧制高锰钢护板（δ=10mm）。

    抛丸室及料斗弹丸摩擦面装有组合式瑞典进口HD500 耐磨衬板（δ=10mm）。

    为防止弹丸打击漏斗，除抛丸室装有耐磨衬板，料斗也衬有瑞典进口 HD500 特种耐磨衬板，且在铸铁护板与隔栅之间布有筛网，以防大颗粒杂物落漏到螺旋输送器中堵塞或卡死螺旋输送器，同时漏斗倾斜面上均有阻丸装置，使弹丸覆盖在漏斗溜丸面上，防止弹丸打击损坏漏斗。

    2、弹丸密封装置。

    为防止不同尺寸的方钢工件进出口处弹丸飞溅，本设计采用弹丸流幕式幕帘、多层高强度尼龙丝和耐磨橡胶复合密封技术，经生产验证，彻底消除了弹丸飞溅及粉尘外溢现象，同时也减少了故障维修率，提高了设备开工率及生产效率。总之，要想真正用好方坯抛丸清理机，就必须对其的特点、机构原理、使用维护有充分的了解。
